Kako odabrati industrijske okrugle diskove od titana: vodič za kupce

Zašto su titanijski okrugli diskovi vrijedni premije

Omjer snage i težine titana je otprilike dvostruko više od nehrđajućeg čelika oko 40% manje težine. Njegova otpornost na koroziju u morskoj vodi, okruženjima bogatim klorom i tekućinama ljudskog tijela neusporediva je s većinom uobičajenih metala. Za zahtjevne industrijske primjene, ova svojstva opravdavaju cjenovnu premiju koja se obično kreće 5–10× veći od nehrđajućeg čelika 316L po kilogramu.

Okrugli diskovi posebno se koriste kao sjedišta ventila, impeleri pumpi, slijepe prirubnice, komponente izmjenjivača topline, praznine za kirurške implantate i armature za pregrade u zrakoplovstvu. Geometrija — ravna, kružna i simetrična — čini ih svestranim polazištima za CNC obradu.

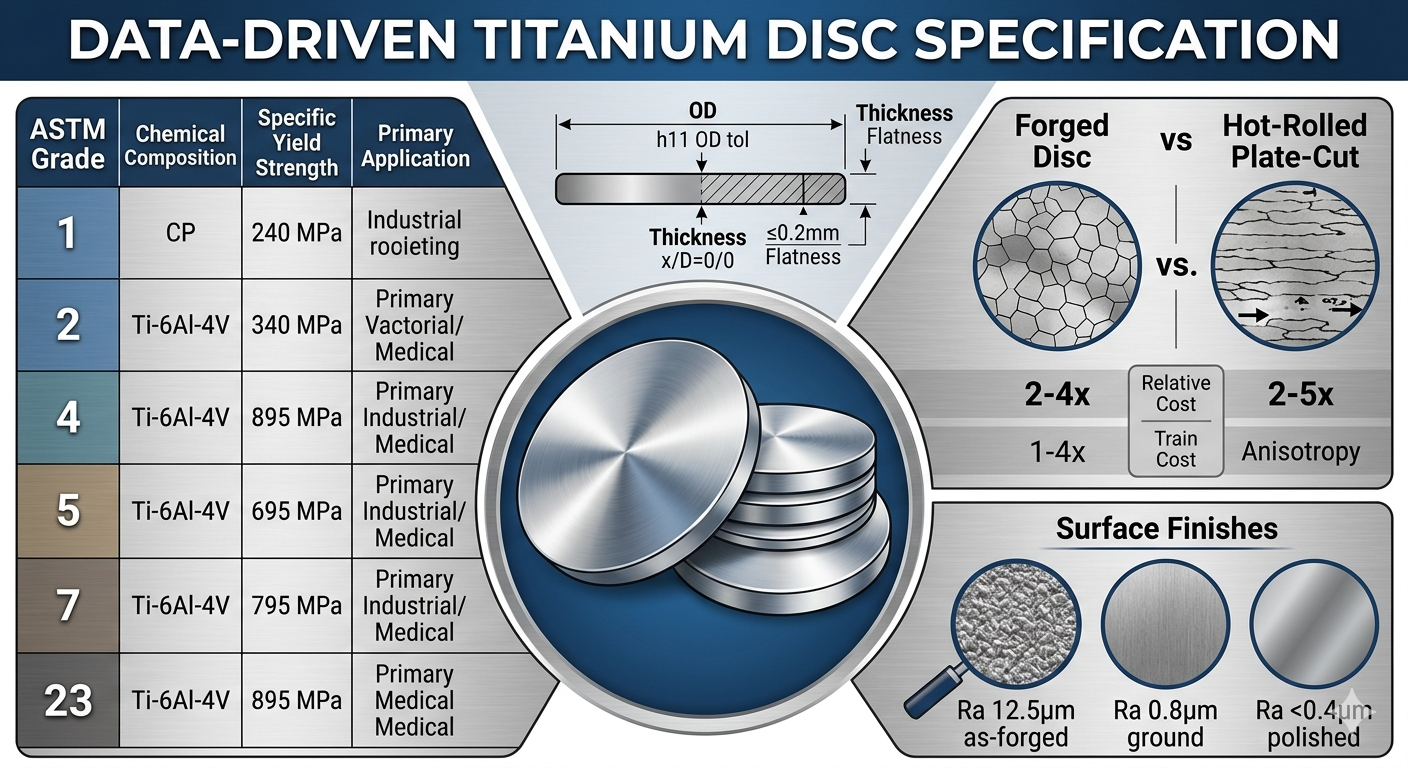

Razumijevanje vrsta titana: najvažnija odluka

Titan nije jedan materijal. Postoji više od 30 ASTM-ovih stupnjeva, ali većina industrijskih kupaca radi unutar užeg popisa od šest. Odabir pogrešne ocjene najskuplja je pogreška koju možete učiniti.

Ocjena 2 je zadana za većinu industrijskih kupaca jer uravnotežuje otpornost na koroziju, obradivost i dostupnost. Nadogradite na stupanj 5 samo kada to zahtijevaju konstrukcijska opterećenja. Odaberite stupanj 7 ili stupanj 12 kada okolina uključuje redukcijske kiseline koje bi napale standardne CP stupnjeve.

Specifikacije dimenzija: Što mjeriti i provjeriti

Okrugli disk od titana ima četiri ključne dimenzije. Svaki mora biti jasno naveden u vašoj narudžbenici kako biste izbjegli neusklađene dijelove.

Vanjski promjer (OD)

Standardni lagerski diskovi dostupni su od 10 mm do 1000 mm OD , iako se većina skladišnih zaliha klasterira između 50 mm i 500 mm. Za OD iznad 600 mm, očekujte vrijeme isporuke prema narudžbi od 8 do 14 tjedana. Navedite klasu tolerancije: h11 (±0,1–0,4 mm) za opću industrijsku uporabu ili h8/h9 za sklopove za precizno pristajanje.

Debljina

Diskovi se obično kreću od 1 mm do 150 mm debljine . Ispod 3 mm, ravnost postaje kritična — savijanje tijekom vrućeg valjanja može uzrokovati pogreške paralelizma veće od 0,5 mm na 100 mm, što je neprihvatljivo za primjene ventila ili brtvila. Odredite toleranciju ravnosti (npr. ≤0,2 mm ukupno odstupanje indikatora) na bilo kojem disku tanjem od 5 mm.

Debljina-to-Diameter Ratio

Omjer manji od 1:10 (debljina manja od 10% promjera) smatra se tankim diskom i sklon je izobličenju tijekom strojne i toplinske obrade. Ako vaša aplikacija zahtijeva omjer ispod 1:15, zatražite žarenje za ublažavanje naprezanja kao dio uvjeta isporuke.

Tolerancija težine i mase

Za rotirajuće dijelove kao što su impeleri, tolerancija mase važna je jednako kao i tolerancija dimenzija. Navedite maksimalno odstupanje težine od ±0,5% ako će se disk koristiti u uravnoteženom rotirajućem sklopu. Neuravnoteženi diskovi u aplikacijama velike brzine mogu izazvati frekvencije vibracija koje oštećuju ležajeve unutar tisuća radnih sati.

Metoda proizvodnje: kovani vs. valjani vs. izrezani od šipke

Način izrade diska izravno utječe na njegova mehanička svojstva i unutarnji integritet. Tržištem dominiraju tri proizvodna pravca:

• Vruće valjani rez diska/ploče: Najekonomičnija opcija. Ploča od titana je toplo valjana do debljine, a zatim se okrugli proizvod reže plazmom ili vodenim mlazom na OD. Struktura zrna je usmjerena (anizotropna), što može smanjiti vijek trajanja od zamora za 10-20% u usporedbi s kovanim dijelovima u određenim usmjerenjima opterećenja.
• Kovani disk: Gredica se preša pod tonažom u oblik gotovo neto diska. Ovo pročišćava strukturu zrna, uklanja poroznost i proizvodi izotropna mehanička svojstva. Primjene u zrakoplovstvu i medicini gotovo uvijek zahtijevaju kovanje. Trošak je obično 2–4× valjana ploča.
• Disk izrezan iz okrugle šipke: Okrugla šipka od titana reže se na potrebnu debljinu. Ovo zadržava finu, oblikovanu zrnastu strukturu šipke i idealno je za male OD (ispod 100 mm). Skuplji je po kilogramu nego pločasti za velike promjere.

Za opću industrijsku upotrebu (prirubnice, odstojnici, nekritična konstrukcijska uporaba), pločasti diskovi su isplativi. Za ciklički opterećene ili sigurnosno kritične dijelove uvijek navedite kovani.

Mogućnosti završne obrade površine i kada je svaka važna

Završna obrada površine utječe na učinkovitost brtvljenja, otpornost na zamor, biokompatibilnost i troškove strojne obrade. Dobavljači nude nekoliko standardnih uvjeta:

• Vruće valjano/kovano (Ra 3,2–12,5 µm): Prisutan kamenac. Najniža cijena. Zahtijeva strojnu obradu prije upotrebe u većini aplikacija. Prikladno kao sirovina.
• Ukiseljeno/očišćeno od kamenca (Ra 1,6–6,3 µm): Kiselinsko kiseljenje uklanja kamenac i obnavlja pasivni oksidni sloj. Dobar za otpornost na koroziju bez strojne obrade. Uobičajeno za komponente kemijske industrije.
• Uzemljenje (Ra 0,4–1,6 µm): Ravno brušene površine potrebne su za brtvene površine, precizna brtvena sjedišta i optičke nosače. Obično dodaje 15–50 USD po disku za male OD-ove, znatno više za velike.
• Polirano (Ra <0,4 µm): Elektropolirano ili mehanički polirano. Obavezno za implantabilne medicinske uređaje (sukladnost sa standardom ISO 10993) i higijenske površine u kontaktu s hranom i lijekovima.
• Anodizirano: Elektrokemijski oksidni sloj za kodiranje bojama, povećanu površinsku tvrdoću (~400 HV) ili poboljšana dielektrična svojstva. Anodiziranje tipa II uobičajeno je u zrakoplovnim MRO okruženjima.

Certifikati materijala i zahtjevi za sljedivost

Nikada ne kupujte industrijske diskove od titana bez izvješća o ispitivanju materijala (MTR). Legitimni MTR dokumentira kemijski sastav (zadovoljava ASTM B265, AMS 4928 ili ekvivalent), rezultate mehaničkog ispitivanja (napon razvlačenja, UTS, produljenje), broj topline/serije i akreditaciju tvornice (obično ISO 17025 ili NADCAP).

Za određene regulirane industrije vrijede dodatni certifikati:

• Aerospace: AMS 4928 (razred 5 šipka/gredica), AMS 4911 (list/ploča), FAA obrazac 8130-3 ili EASA obrazac 1 za dijelove koji su sposobni za plovidbu.
• Medicinski/implantabilni: ASTM F67 (CP titan), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, ispitivanje biokompatibilnosti prema ISO 10993.
• Tlačne posude/cijevovodi: ASME odjeljak II, dio B (ASTM B265 za traku/list/ploču), PED 2014/68/EU za europska tržišta.
• Nuklearna: ASTM B265 Grade 12 ili 16, s dodatnim NDE (ultrazvučnim ili radiografskim pregledom) i ASME NCA-3800 dokumentacijom o nabavi.

Zatražite potpunu sljedivost topline. Renomirani dobavljač može pratiti bilo koji disk unatrag do izvornog broja topline taljenja u tvornici titana — kritično za analizu kvarova i regulatorne revizije.

Nerazorna evaluacija: kada je zahtijevati

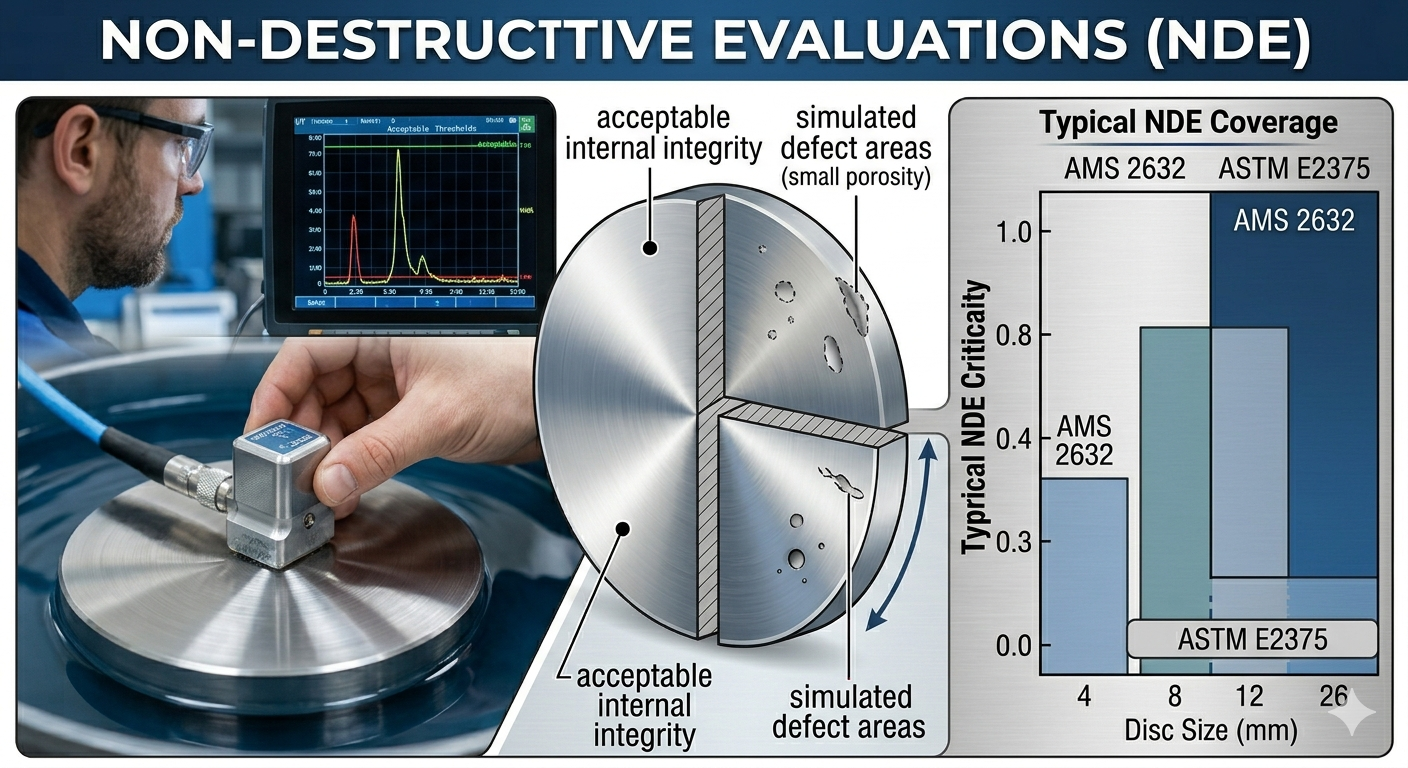

Unutarnji nedostaci - poroznost, inkluzije, laminacije - ne mogu se otkriti vizualno. Za diskove koji će nositi strukturna opterećenja ili se koristiti u kritičnim sklopovima, navedite NDE u vašoj narudžbenici. Uobičajene metode uključuju:

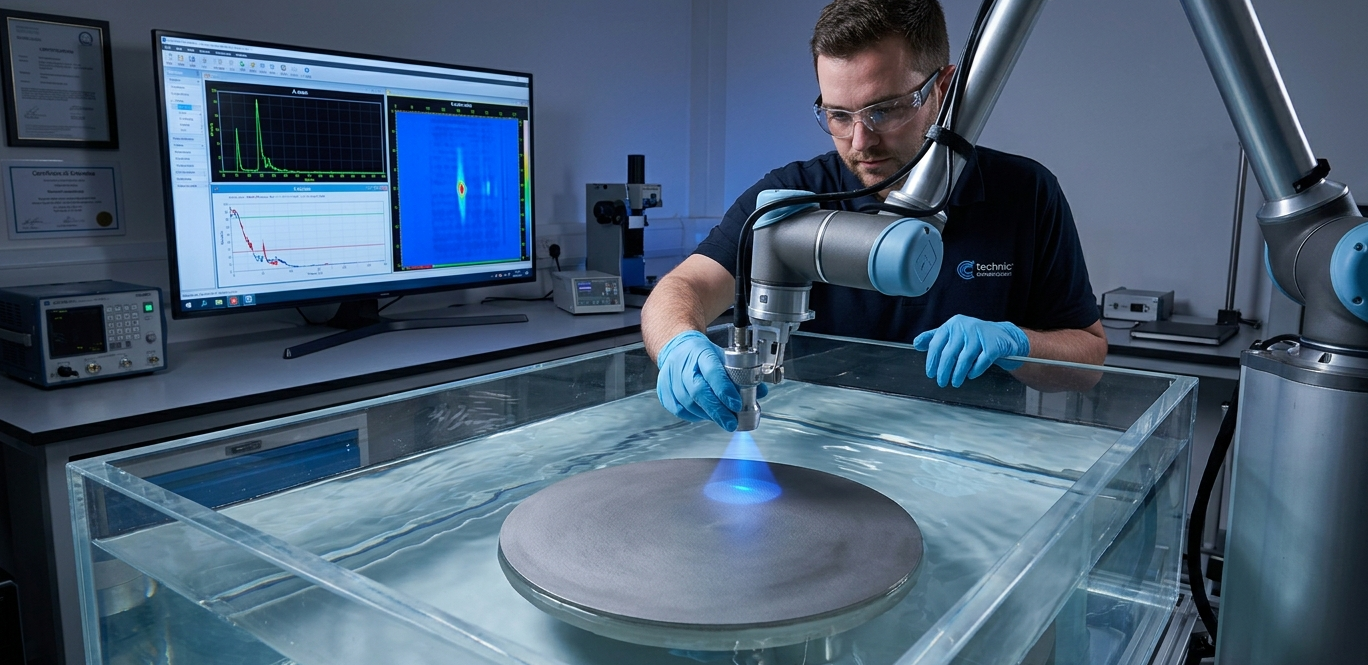

• Ultrazvučno ispitivanje (UT): Primarna NDE metoda za titan diskove debljine preko 12 mm. Otkriva volumetrijske nedostatke ispod površine. Navedite kriterije prihvaćanja prema AMS 2632 ili ASTM E2375.
• Inspekcija penetrantima tekućine (LPI/FPI): Otkriva površinske pukotine i poroznost. Niska cijena (~10–30 USD po disku za standardne veličine). Navedite prema ASTM E1417 ili AMS 2647 za zrakoplovstvo.
• Radiografsko ispitivanje (RT): X-zrake ili gama-zrake za složene unutarnje strukture. Koristi se za velike kovane diskove u nuklearnim i tlačnim posudama.

Kao praktično pravilo: zahtijevaju LPI za sve sigurnosno kritične diskove i UT za kovane diskove debljine preko 25 mm . Za opće industrijske zalihe pod umjerenim opterećenjima, NDE se može izostaviti radi kontrole troškova.

Strategija nabave: Izravni mlin vs. Distributer vs. Spot tržište

Gdje kupujete utječe na cijenu, vrijeme isporuke, kvalitetu dokumentacije i rizik od krivotvorina — a sve su to značajni problemi u opskrbnom lancu titana.

Mill Direct

Kupnja izravno od primarnih proizvođača (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) osigurava najbolju sljedivost i najnižu cijenu po kilogramu u količini. Minimalne količine narudžbe obično počinju od 500–2.000 kg , s rokovima isporuke od 12 do 20 tjedana za prilagođene dimenzije. Najbolje za opsežne, dugoročne programe.

Ovlašteni distributer

Distributeri s certifikatom AS9120B ili ISO 9001 nose zalihe izrezane na veličinu uz potpunu MTR sljedivost. Vremena isporuke su obično 1–3 tjedna za standardne razrede i veličine. Premija na cijenu u odnosu na izravnu mlin je 15-40%, ali minimalne količine narudžbe su daleko niže (ponekad samo jedan komad). Ovo je ispravan kanal za većinu industrijskih kupaca.

Spot tržište/mrežna tržišta

Mrežna tržišta i trgovci na licu mjesta mogu ponuditi atraktivne cijene, ali nose povećani rizik krivotvorina i krivotvorenja. Istraga FAA-e iz 2019. otkrila je dijelove od titana s krivotvorenim MTR-ovima u opskrbnom lancu zrakoplovstva — problem koji je prisutan u cijeloj industriji. Nikada ne kupujte diskove od titana kritične za sigurnost od neprovjerenih dobavljača bez neovisne kemijske provjere (XRF ili OES analiza).

Referentne vrijednosti cijena i pokretači troškova

Cijene titana su nestabilne i povezane su s cijenama sirove spužve, troškovima energije i ciklusima potražnje u zrakoplovstvu. Međutim, približni rasponi distributerskih cijena za zalihe diskova (prema nedavnim tržišnim podacima) daju korisne referentne vrijednosti:

Najveći pokretači troškova osim sirovina su: NDE zahtjevi (10–25%), niske tolerancije (15–40%), površinsko brušenje (15–100 USD po disku) i certifikacijska dokumentacija (50–200 USD po narudžbi za NADCAP/AS9100 papirologiju).

Praktičan kontrolni popis prije nego što naručite

Upotrijebite ovaj kontrolni popis kako biste potvrdili da je vaša specifikacija kupnje potpuna prije slanja zahtjeva za ponudu (RFQ):

1. Navedeni stupanj legure (npr. stupanj 2 prema ASTM B265 ili Ti-6Al-4V prema AMS 4928)
2. Vanjski promjer s navedenom klasom tolerancije (npr. 150 mm ±0,2 mm)
3. Debljina with flatness tolerance if below 10 mm
4. Naveden proizvodni put (kovano / valjano / rezano šipkom)
5. Navedeno stanje isporuke (žareno, STA, valjano)
6. Zahtjevi za završnu obradu površine (kao dekapirano, brušeno na Ra 0,8 µm, polirano, anodizirano)
7. Navedeni NDE zahtjevi (LPI prema ASTM E1417, UT prema AMS 2632 ili nijedan)
8. Zatraženi dokumenti za certifikaciju i sljedivost (MTR, C od C, broj grijanja)
9. Količina i eventualni postupni raspored isporuke
10. Zahtjevi za pakiranje (pojedinačno zamotano, zaštita od vlage, slaganje bez izravnog kontakta)

Potpuni Zahtjev za ponudu koji pokriva svih deset točaka proizvest će usporedive ponude višestrukih dobavljača i dramatično smanjiti rizik od primanja dijelova koji ne prođu inspekciju.
