Titanijska šipka – fleksibilan metal visoke čvrstoće za vaše potrebe

Zašto titanijska poluga nadmašuje konvencionalne metale

Šipka od titana pruža neusporediv omjer čvrstoće i težine—do dvostruko veći od nehrđajućeg čelika 316L—a istovremeno je otporan na koroziju u morskoj vodi, kloru i tjelesnim tekućinama. Je li aplikacija certificirana za spajanje u zrakoplovstvu ASTM B348 , ortopedski implantat kojim upravlja ASTM F136 i ISO 5832-3 , ili dubokomorsko balastno kućište predviđeno za dubinu od 6000 m, šipka od titana pruža strukturalni integritet s kojim se nijedan drugi komercijalno održivi metal ne može mjeriti pri usporedivoj težini.

Ovaj vodič predstavlja mehaničke podatke, usporedbe razreda po stupnja, primjene specifične za industriju, razmatranja strojne obrade i odgovore na najhitnija pitanja o nabavi—tako da inženjeri i kupci mogu odrediti ispravan materijal šipki od prve narudžbe.

Klasifikacija materijala i ključne ocjene

Kundak titanijske šipke kategoriziran je u komercijalno čiste (CP) klase i vrste legura titana . Četiri CP stupnja (1.–4. stupanj) razlikuju se samo u sadržaju kisika i željeza; vrste legura uvode elemente kao što su aluminij i vanadij za izradu specifičnih mehaničkih profila.

Stupanj 1 – Maksimalna sposobnost oblikovanja

Krajnja vlačna čvrstoća (UTS): minimalno 240 MPa; Granica razvlačenja: najmanje 170 MPa; Gustoća: 4,51 g/cm³. 1. stupanj bar, upravlja ASTM B348 stupanj 1 , je najmekši CP stupanj. Poželjan je za ploče cijevi postrojenja za desalinizaciju, obloge kemijskih reaktora i arhitektonske obloge gdje je potrebno hladno oblikovanje.

Razred 2 – Radni konj opće namjene

UTS: najmanje 345 MPa; Granica razvlačenja: najmanje 275 MPa; Istezanje: minimalno 20%. Najzastupljeniji CP stupanj. Primjene uključuju podvodne izmjenjivače topline na moru, brodske propelerske osovine i opremu za elektrokemijsku obradu. ASTM B348 stupanj 2 i ISO 9001 certifikati mlina su stiardni zahtjevi.

Stupanj 4 – CP titan najveće čvrstoće

UTS: najmanje 550 MPa; Granica razvlačenja: minimalno 483 MPa. Koristi se u komponentama kirurških implantata i visokotlačnim kemijskim cjevovodima gdje se legirajući elementi moraju izbjegavati zbog biokompatibilnosti ili korozije.

Razina 5 (Ti-6Al-4V) – Zračni i medicinski zlatni stiard

UTS: minimalno 950 MPa; Granica razvlačenja: minimalno 880 MPa; Gustoća: 4,43 g/cm³; Granica zamora (10⁷ ciklusa): ~620 MPa. Alfa-beta legura koja sadrži 6% aluminija i 4% vanadija. Upravlja ASTM B348 stupanj 5 za industrijske šipke i AMS 4928 za zrakoplovstvo. Dominira u otkovcima lopatica turbina, konstrukcijskim okvirima zrakoplova, krakovima ovjesa trkaćih automobila i ortopedskim nosačima s visokim ciklusom.

Stupanj 23 (Ti-6Al-4V ELI) – usavršavanje razreda implantata

UTS: minimalno 860 MPa; Granica razvlačenja: najmanje 795 MPa; Sadržaj kisika ≤ 0,13 tež.%. Extra-Low Interstitial (ELI) kemija smanjuje kisik, dušik i željezo kako bi se poboljšala žilavost loma i otpornost na zamor u okruženjima cikličkog opterećenja. Obvezni standard za nosive ortopedske implantate: ASTM F136 i ISO 5832-3 . Upotrebljava se u stabljikama bedrene kosti, međutjelesnim kavezima kralježnice i zubnim nosačima.

Stupanj 7 (Ti-0.2Pd) – vrhunska kemijska otpornost

Dodatak paladija (0,12–0,25%) dramatično smanjuje stopu korozije u redukcijskim kiselinama kao što su klorovodična i sumporna. Preferira se za opremu za kemijske procese gdje bi stupanj 2 bio izložen koroziji u pukotinama. Upravlja ASTM B348 stupanj 7 .

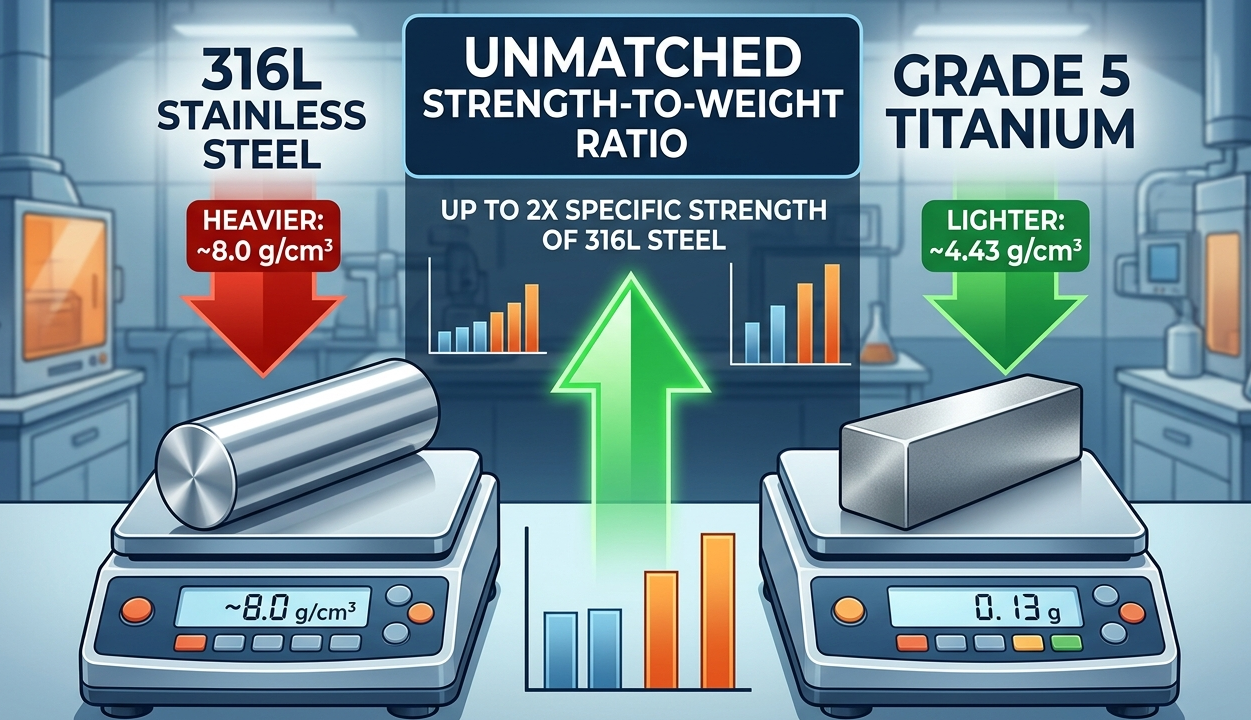

Podaci o mehaničkim performansama: titanska šipka u odnosu na nehrđajući čelik 316L

Donja tablica omogućuje izravnu analizu zamjene. Sve vrijednosti titana odnose se na žarenu šipku prema ASTM B348; 316L vrijednosti referentne ASTM A276 žarene šipke.

Ključni zaključak: Titanijska šipka stupnja 5 postiže specifičnu čvrstoću 3,5× veću od nehrđajućeg čelika 316L dok teži 45% manje po jedinici volumena—odlučujuća prednost za strukture kritične težine.

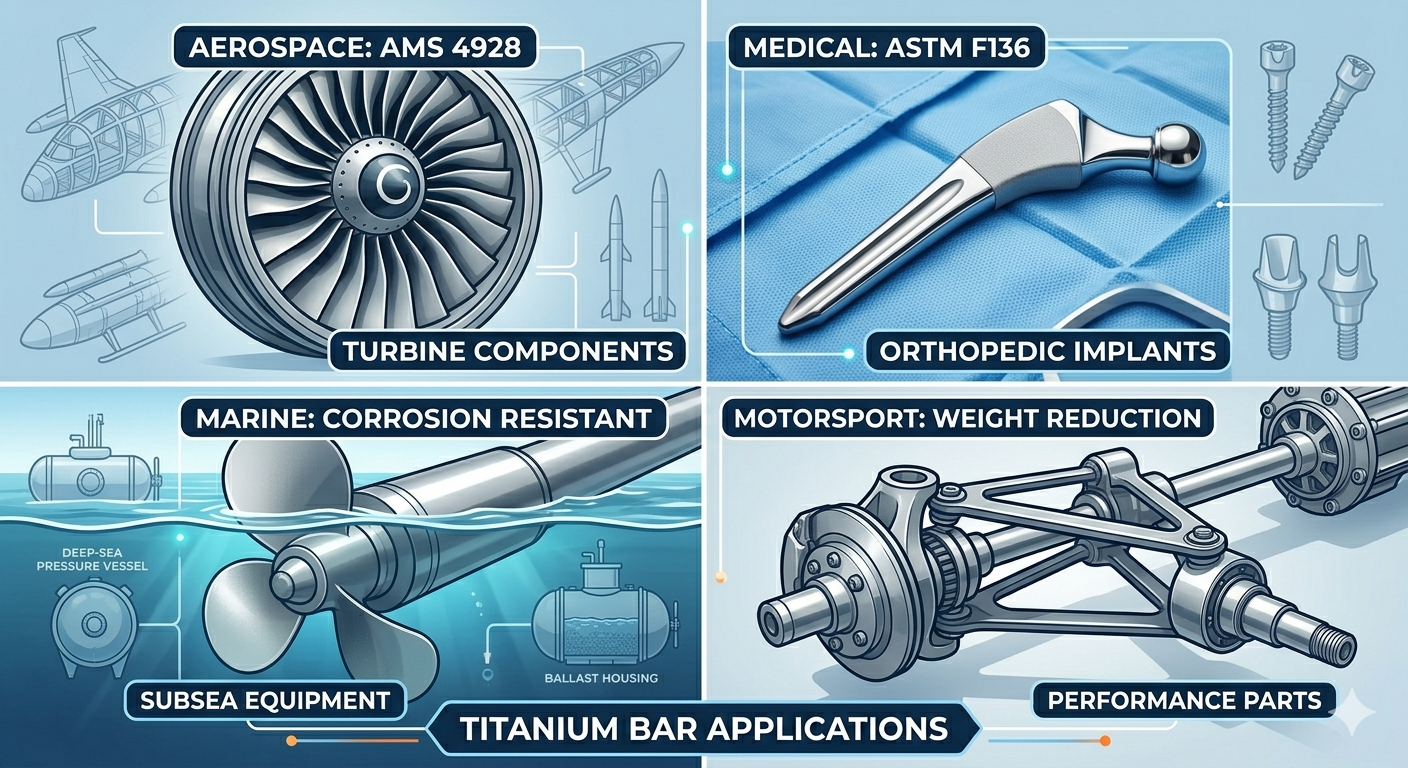

Primjene specifične za industriju i važeći standardi

Zrakoplovstvo i obrana

Titanijska šipka čini približno 15-20% strukturne težine u komercijalnim zrakoplovima sljedeće generacije. Kritične aplikacije uključuju:

• Pričvršćivači i vijci za okvir zrakoplova (5. razred, AMS 4928 , serija NAS 1352) — zamjena čeličnih vijaka uz kaznu od jedne trećine težine
• Otkovci diskova kompresora i turbine blade root bars ( AMS 4928 / AMS 4965 ) nominalno do 315 °C neprekidno
• Kućišta hidrauličkih aktuatora i landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Zračne letve hipersoničnih projektila (razred 5 ili Beta-C, ASTM B348 stupanj 19 )

Medicinski i ortopedski implantati

Oseointegracijska sposobnost titana—izravno spajanje na živu kost bez sučelja s fibroznim tkivom—čini ga nezamjenjivim u nosivim implantatima. Stupanj 23 bar ( ASTM F136, ISO 5832-3 ) ovlašten je za:

• Femoralne stabljike kuka i acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinalni pedikulni vijci i interbody cage frames — torque-critical thread roots require tight fatigue data
• Šipke za nosače zubnih implantata mljeveno CAD/CAM sustavima — stupanj 4 ili stupanj 23 po ISO 10271
• Pločice za fiksiranje traume i intramedularni čavli — gdje je neophodna MRI kompatibilnost (neferomagnetska).

Pomorska i podmorska tehnika

Stopa korozije titanijske šipke u morskoj vodi je učinkovita 0,025 mm/god — u usporedbi s 0,5–1,5 mm/godišnje za 316L — čime se mogu postići 25-godišnji servisni ciklusi bez održavanja. Ključne upotrebe:

• Vezne šipke dubokomorske tlačne posude i balastnog tanka ocijenjeno na 600 bara (6.000 m dubine) koristeći stupanj 5 bar po ASTM B348
• Otkovci propelerskog vratila za mornaričke brodove — stupanj 2 osigurava otpornost na koroziju bez žrtvenih anoda
• Cijevni listovi izmjenjivača topline postrojenja za desalinizaciju u 2. razredu po ASTM B348 i ASME SB-348
• Korijenski vijci lopatica plimne turbine i mooring anchor pins in Grade 5

Kemijska obrada i energija

U klor-alkalnim postrojenjima i mokrim kemijskim reaktorima, titan nadmašuje Hastelloy po nižoj cijeni po jedinici volumena. Specifične primjene uključuju:

• Nosači elektrode elektrolitičke ćelije — Stupanj 1 bar za maksimalnu vodljivost i mogućnost oblikovanja
• Okna reaktora dušične i octene kiseline — Stupanj 2 bara, radna temperatura do 250 °C
• Osovine pumpi klorovodične kiseline — Stupanj 7 (Ti-0,2Pd, ASTM B348 stupanj 7 ) gdje je pukotinska korozija reducirajućom kiselinom način kvara
• Pričvršćivači kontejnera za skladištenje nuklearnog otpada — Stupanj 12 (Ti-0,3Mo-0,8Ni) za kombiniranu čvrstoću i otpornost na redukcijske kiseline

Motosport i automobili visokih performansi

Propisi Formule 1 dopuštaju titan u stupovima ovjesa, osovinama mjenjača i pričvršćivačima kotača gdje se ušteda težine izravno pretvara u vrijeme kruga. Klasa 5 bar strojno obrađena na AMS 4928 pruža a 40% smanjenje težine u odnosu na ekvivalentne čelične komponente bez gubitka u vijeku trajanja od zamora na pragu od 10⁷ ciklusa.

Standardne dimenzije i specifikacije nabave

Šipka od titana dostupna je u okruglim, šesterokutnim, kvadratnim i ravnim (pravokutnim) profilima. Sljedeća tablica sažima standardne dimenzije zaliha i važeće specifikacije.

Mogućnosti završne obrade površine uključuju: vruće valjani bez kamenca (HRD) , hladno vučeno svijetlo žareno (CDBA) i brušeno bez središta (tolerancija ±0,05 mm). Primjene u zrakoplovstvu i medicini obično zahtijevaju brušenu polugu bez središta s sljedivošću certifikata mlina do broja grijanja.

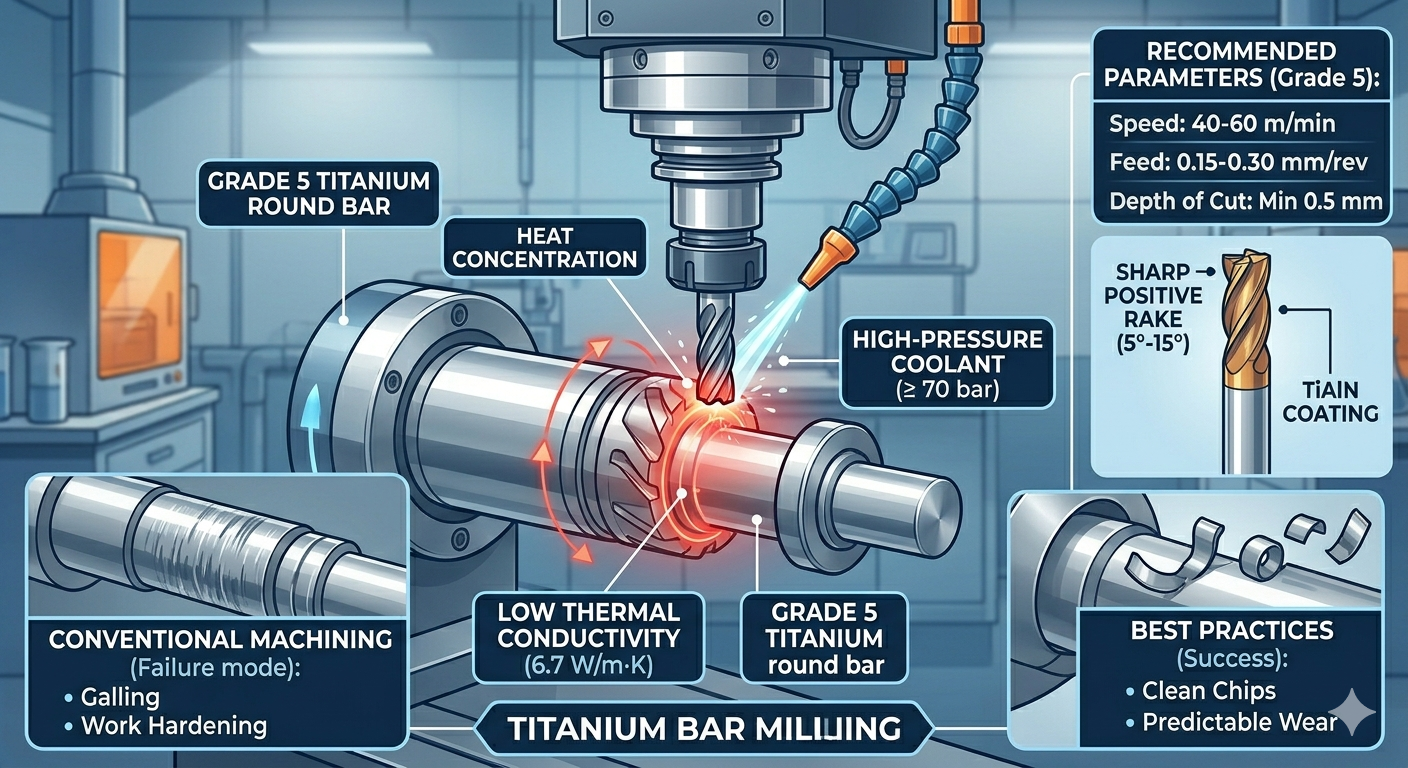

Obrada šipke od titana: izazovi i najbolje prakse

Niska toplinska vodljivost titana ( 6,7 W/m·K za stupanj 5 , naspram 16,3 W/m·K za 316L) uzrokuje koncentraciju topline na oštrici umjesto da se rasipa kroz strugotinu. Bez ispravnih parametara procesa, izgrađeni rub, otvrdnjavanje i nagrizanje alata rezultiraju brzim kvarom pločice i odbacivanjem dimenzija.

Preporučeni parametri tokarenja za šipku stupnja 5

• Brzina rezanja: 40–60 m/min (pločica presvučena karbidom ili TiAlN, ISO K10–K20)
• Brzina dodavanja: 0,15–0,30 mm/okr za održavanje lomljenja strugotine i izbjegavanje trljanja
• Dubina rezanja: Najmanje 0,5 mm za rezanje ispod očvrslog sloja iz prethodnih prolaza
• Rashladno sredstvo: Obavezna je visokotlačna rashladna tekućina od ≥ 70 bara usmjerena na zonu rezanja
• Geometrija alata: Oštar pozitivni nagib (5°–15°) za smanjenje sile rezanja i stvaranja topline

Bilješke o glodanju i bušenju

Za glodanje Stupanj 5 bar, usponsko glodanje (konvencionalno: izbjegavano) s Krajnja glodala s 3–5 žljebova presvučena TiAlN pri 60–80 m/min površinskoj brzini održava vijek trajanja alata iznad 30 minuta po rubu. Za bušenje je potrebna rashladna tekućina kroz vreteno; Peck-drilling ciklusi s 1× promjerom Pecks sprječavaju nakupljanje strugotine i termičko zahvatanje u dubokim rupama.

CP stupnjevi (razred 1–2) stroj približno 30% lakše od razreda 5 zbog manje čvrstoće, ali njihova gumasta priroda i dalje zahtijeva oštar alat i pozitivnu kontrolu strugotine.

Zahtjevi za osiguranje kvalitete i certificiranje

Nabava titanijske šipke za kritične primjene mora specificirati sljedeći lanac dokumentacije kako bi se osigurala sljedivost i usklađenost:

1. Certifikat ispitivanja mlina (MTC) prema EN 10204 3.1 ili 3.2 — rezultati kemijskog sastava i mehaničkih ispitivanja koji se mogu pratiti toplinskim brojem
2. ASTM B348 ili AMS 4928 izjava o sukladnosti — potvrđivanje sukladnosti specifikacije prema primjenjivom stupnju
3. Izvješće o ultrazvučnom ispitivanju (UT). — obvezno za šipke za zrakoplove > 50 mm promjera prema AMS 2631 / ASTM E2375
4. Kemijska analiza (OES ili ICP) — provjera sadržaja kisika za stupanj 23 ELI (≤ 0,13 wt%) prema ASTM F136
5. Certifikat sustava upravljanja kvalitetom ISO 9001:2015 / AS9100D iz tvornice — zahtijeva većina Tier 1 zrakoplovnih i medicinskih OEM-a
6. REACH / RoHS deklaracija za stupanj 7 (sadržaj paladija zahtijeva otkrivanje konfliktnih minerala u opskrbnim lancima EU)

Vodič za odabir razreda po prijavi

Često postavljana pitanja

P1: Koja je razlika između titanijske šipke razreda 5 i razreda 2 i kako odabrati?

2. stupanj je komercijalno čisti titan: nema legirajućih elemenata, UTS 345 MPa , izvrsna otpornost na koroziju i lako hladno oblikovanje. To je isplativ izbor za opremu za kemijske procese, brodske izmjenjivače topline i medicinske instrumente koji ne nose strukturna opterećenja. Razred 5 (Ti-6Al-4V) je alfa-beta legura sa UTS 950 MPa —gotovo 3× jači—ali košta 20–30% više po kilogramu i znatno ga je teže obraditi. Odaberite stupanj 5 kad god je komponenta nosiva, kritična u pogledu zamora ili težina mora biti minimalizirana. Odaberite stupanj 2 kada je otpornost na koroziju primarni pokretač i kada su mehanička opterećenja niska.

P2: Zašto je titanovu šipku teško obraditi u usporedbi s nehrđajućim čelikom?

Kombinacija tri svojstva čini titan izazovnim: (1) Niska toplinska vodljivost (6,7 W/m·K) znači da toplina ne može izaći kroz strugotinu—akumulira se na vrhu alata, ubrzavajući trošenje; (2) Visoka kemijska reaktivnost na povišenoj temperaturi uzrokuje zavarivanje (žučenje) titana na rezni rub, stvarajući izgrađeni rub; (3) Radno otvrdnjavanje — površina se stvrdnjava tijekom svakog prolaza, tako da sljedeći prolaz mora rezati ispod tog sloja. Ispravno upravljanje brzinom rezanja (≤ 60 m/min), visokotlačnim rashladnim sredstvom (≥ 70 bara), oštrim alatom s pozitivnim nagibom i minimalnom dubinom rezanja od 0,5 mm rješava sva tri problema i daje predvidljiv vijek trajanja alata.

P3: Je li titanska pločica doista biokompatibilna? Koji standardi to potvrđuju?

Da. Titan tvori stabilan, inertan sloj TiO₂ oksida koji sprječava otpuštanje iona u tkivo. Desetljeća kliničkih dokaza potvrđuju zanemarivu citotoksičnost i nema izvješća o sustavnom alergijskom odgovoru—za razliku od legura koje sadrže nikal. Za usklađenost s propisima, biokompatibilnost je regulirana ISO 10993-1 (biološka procjena medicinskih proizvoda) i ISO 10993-5 (ispitivanje citotoksičnosti). Sukladnost na razini materijala potvrđuje ASTM F136 (Ocjena 23 za implantate) i ISO 5832-3 . Imajte na umu da neki pacijenti pokazuju osjetljivost na vanadij; u tim slučajevima, legure bez vanadija kao što su Ti-6Al-7Nb (ISO 5832-11) umjesto toga navedeni su.

P4: Može li se šipka od titana zavariti i koje su mjere opreza potrebne?

Šipka od titana može se zavarivati pomoću GTAW (TIG) zavarivanje sa žicom za punjenje odgovarajuće kvalitete. Kritični zahtjev je zaštita od inertnog plina : titan apsorbira kisik, dušik i vodik iznad 400 °C, uzrokujući krtost. To zahtijeva zaštitne plinske štitove (99,999% argona), čistoću područja zavarivanja (IPA brisanje, bez masti) i strogu kontrolu temperature između prolaza ispod 150 °C. Kvaliteta zavara provjerena je po AWS D1.9 (strukturni titan) ili ASME odjeljak IX (oprema pod pritiskom). Toplinska obrada nakon zavarivanja (PWHT) na 540–600 °C u vakuumu ili argonu koristi se za smanjenje zaostalog naprezanja u zavarenim spojevima razreda 5.

P5: Kakva je titanijska šipka u usporedbi s aluminijskim legurama za uštedu težine zrakoplova?

Aluminijske legure (npr. 7075-T6: UTS 572 MPa, gustoća 2,81 g/cm³, specifična čvrstoća ~204 MPa·cm³/g) odgovaraju ili malo premašuju titan razreda 5 u specifičnoj čvrstoći na sobnoj temperaturi. Međutim, titan zadržava puna mehanička svojstva do 315 °C gdje aluminij naglo degradira iznad 150 °C. Titan također pruža vrhunsku otpornost na koroziju bez površinske obrade i nudi viši prag zamora. Inženjerski izbor je: aluminij za netoplinske, troškovno osjetljive strukture; titan za aplikacije s vrućim presjecima, kritičnim zamorom ili korozivnim okruženjima gdje je masa također ograničena.
